醫院能耗管理系統解決方案
1、概述
隨著碳達峰、碳中和成為政府工作主要任務，醫院作為能耗密集，用能情況較為復雜的大型建筑，有效的降低能源消耗，減少能源成本，避免用能過程中的“跑冒滴漏”現象，實施分科室能效綜合考評是給非常必要的管理手段。
2、參考標準
JGJ312-2013 《醫療建筑電氣設計規范》
GB50052-2009 《供配電系統設計規范》
《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據采集技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據傳輸技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——樓宇分項計量設計安裝技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——數據中心建設與維護技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——建設、驗收與運行管理規范》
《國家機關辦公建筑和大型公共建筑能耗監測系統——軟件開發指導說明書》
3、配置方案
對建筑各類耗能設備能耗數據進行實時測量，對采集數據進行統計和分析。能夠合理的確定各科室建筑能耗經濟指標及績效考核指標，發現能源使用規律和能源浪費情況，提高人員主動節能的意識。
① 搭建醫院智慧能源管理系統的基本框架，對各個用能環節進行實時監測；
② 排碳數據化：通過系統可實現建筑單位內人均能耗分析（包括水、電、能量），實現低碳辦公數據化；
③ 區域能效比：實現建筑單位內區域能耗對比，方便能耗考核；
④ 同期能效比：實現同年、同期、同一區域能耗對比，方便節能數據分析；
⑤ 能耗評估管理：按照能源消耗定額標準約束值、標準值、引導值進行分析單位面積能耗和人均能耗指標；
⑥ 能耗競爭排名：各個科室能耗對比，實現能耗排名，增強全院工作人員的節能意識；
⑦ 對能耗的使用數據進行綜合的分析、統計、打印和查詢等功能，并根據能耗監測管理系統的需要可選擇不同樣式報表的打印。為能耗運營管理部門提供可靠的依據；
⑧ 能耗數據采集，隨時查詢，并根據采集數據進行統計分析，監測異常能源用量，對能源智能儀表故障進行報警，提高系統信息化、自動化水平。
4、系統結構
5、系統功能

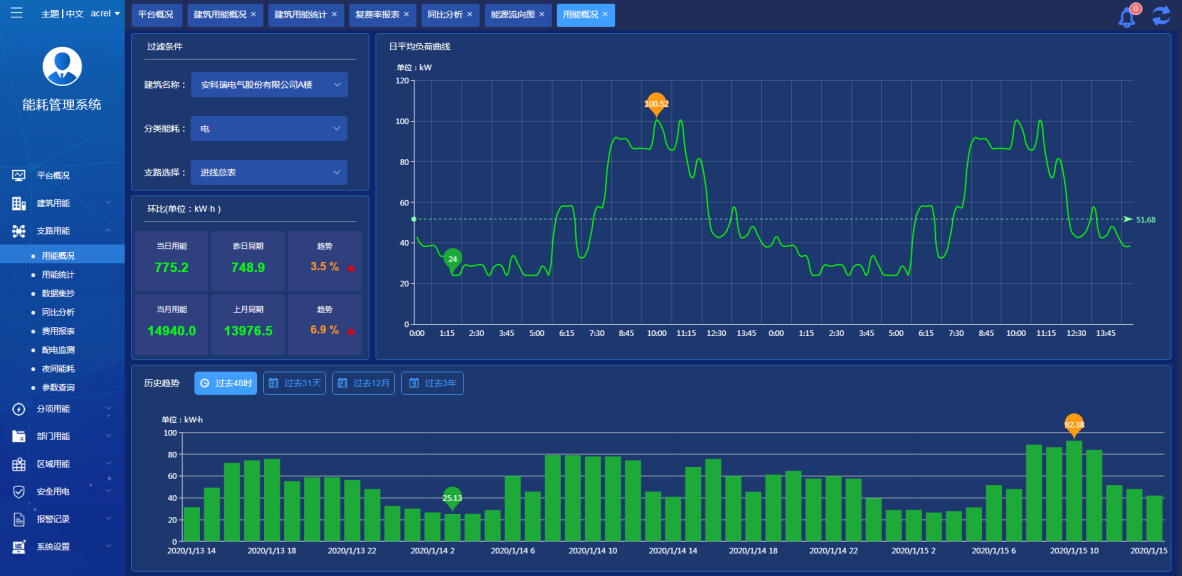

● 建筑用能概況
主要展示被選中建筑物基本信息，建筑各個分類用能對比，當日逐時趨勢，當月逐日趨勢和尖峰平谷分時段用能柱狀圖。能源類型可選擇電、水、可再生能源等等能源類型，并折算標煤。
● 建筑用能統計
統計當前賬號下所有建筑日、月、年用能統計報表，可選擇以報表或者圖表方式顯示，可導出excel表格形式保存。
可選擇查看當前建筑用能數據同比和環比分析比較，可選擇日/月/年周期進行對比，通過柱狀圖和百分比數據顯示對比結果。
通過圖形方式直觀顯示當前建筑能源消耗流向，鼠標懸浮可以顯示當前區域或者回路的用能數據，起始日期和截止日期可選擇。
可選擇查看具體某個回路的能源消耗趨勢，包括日均負荷曲線展示、日月用能對比數據、過去48小時、過去31天、過去12個月、過去3年的能源消耗數據。
● 能耗費用報表
系統可設置能耗單價，并通過報表方式顯示日、月、年能耗賬單。
● 配電監測
可選擇查看所選建筑的配電系統一次圖，并在一次圖顯示配電系統當前遙測、遙信數據和狀態。

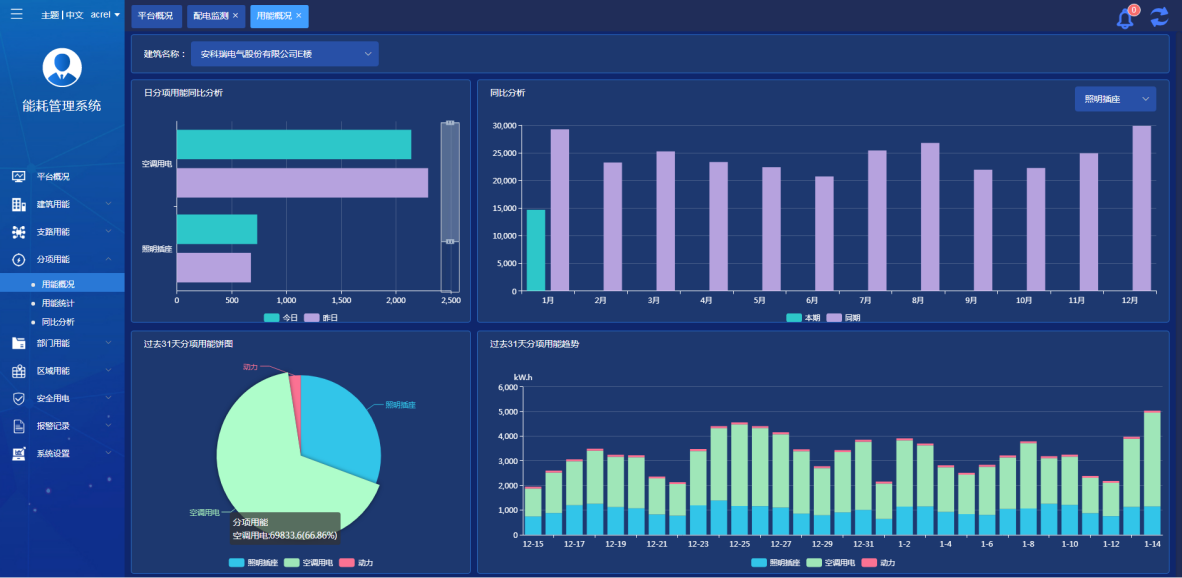

● 分項能耗
展示當前建筑的照明插座、空調、動力和特殊用電，通過餅圖、柱狀圖顯示能源占比、同比對比以及分項用能趨勢。
● 區域能耗
展示當前建筑各區域的用能情況，通過餅圖、柱狀圖顯示能源占比、同比對比以及分項用能趨勢，可按照樓、樓層等方式區分。
● 用能安全監測
通過監測配電回路的漏電電流和線纜溫度來分析商業中心的用能安全。在商業樓、辦公樓、酒店樓層配箱進線和出線回路安裝漏電探測器和溫度傳感器，其它建筑進線處安裝漏電探測器和溫度傳感器。
